iMON VFD 組成

1. iMON Pad 搖控器
2. iMON VFD 接收器
3. ATX 電源延長線
4. USB 延長電線
5. 4 個固定用螺絲
6. 安裝 CD
7. 使用快速說明
8. AAA 電池 2 個

iMON VFD 安裝

iMON VFD 是使用ATX電源轉接線.當 PC 是關機狀態,遙控器可以開啟/關閉電源。

PC 內部的電源線是置入內部的 USB (VCC/GD N依 header 順序) 您可以輕鬆地裝置。

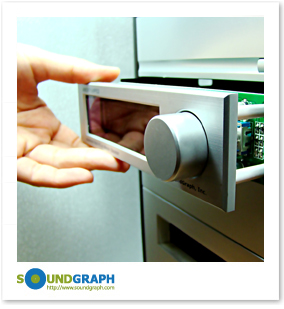

① iMON VFD 是置入在 5.25” 的插槽中。

② ATX電源轉接線應與 PC 的主電源供應線接上。

③ 主機板的電源線連接是與 ATX 電源電線,也就是接到主電源供應的延長電線。

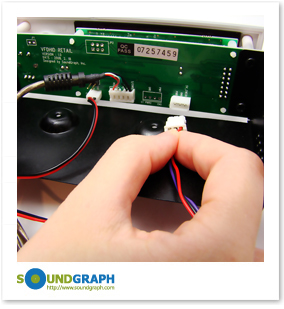

④ PWR SW 端子,主機板的 2 pin 式電源線插置 iMON 內置入產品來連接 SW PWR 端子至主機板。

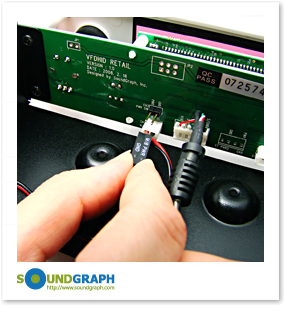

⑤ ATX 延長 3 pin 電線與 iMON VFD 的 ST PWR 端子連接。

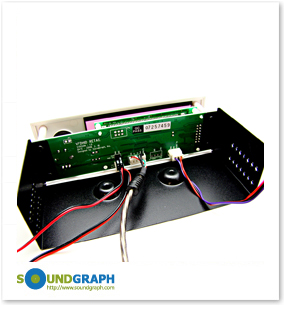

在連接後的商品背面圖。

⑥ 連接產品 USB 電線到內部的轉換器。

⑦ 連接 USB 排針到主機板上的排針且完成安裝。

VCC/GND 方向注意!

安裝時若沒有考慮 VCC/GND 方向時, 將會對主機板與 iMON 產品造成嚴重的損害.一般來說,主機板的USB連接提供了類類的方法,不過它有可能因來自不同的製造商而有所差異. 所以請確認方向後再連接。
